HP Nokia jadul kesayangan biasanya masih sangat diperlukan dan sayang untuk mengganti dengan yang baru. Selain faktor badget, faktor kendala baru juga sering dihadapi pada HP Baru. HP Nokia 1202 dan 1280 walaupun jadul, tapi bandel, tahan banting, tapi kalau kena air ya mati juga. Namun karena jadul itu, justru sering mengalami kendala dan masalah. Itu Biasalah.
HP Nokia 1202 atau 1280 mati total disebabkan banyak hal. Yang paling sering di temui oleh teman teman teknisi pada nokia 1202, 1280, 1800, dll (kemungkinan sering juga terjadi pada Nokia tipe sejenis seperti Nokia 100, 101, 110 dll sekitar 85 % adalah PUTUSNYA JALUR LCD,
15% lainnya ada kemungkinan lain seperti CPU dan IC flash. Inilah
5 Cara Mengatasi HP Nokia 1202 dan 1280 Mati Total Matot

Baca Juga: Cara Mengatasi atau memperbaiki HP Nokia yang Rusak

Berikut ini saya akan bahas step by step Cara Mengatasi Nokia 1202 dan 1280 Mati Total:
1. Coba direhot / solder ulang terlebih dahulu beberapa resistor dan induktor, mungkin saja terdapat korosi yang dikarenakan masuk air.
Nokia 1202
Nokia 1280

Jika belum berhasil, dan kondisi masih berlanjut coba langkah ke 2

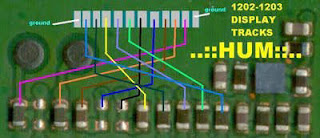

2. Lepas LCD, lalu ukur jalur berikut ini, jika salah satu jalur saja putus ponsel tidak akan bisa booting sama sekali, lakukan pen-jumper-an jika jalur ada yang putus.

Nokia 1280
Nokia 1202
  1. Jika masih belum berhasil coba lakukan penggantian LCD, kalau yang pernah dilakukan banyak teknisi, 90% dari kasus berhasil.
4. Jika masih belum, coba di chek softwarenya dulu.
5. Jika masih belum juga, barulah kita coba Rehot/panaskan CPU/IC flash nya, atau kalau perlu di reball (cetak ulang kaki IC)
Itulah beberapa langkah Cara mengatasi HP Nokia 1202 dan 1280 yang MAti TOTal (MATOT),  semoga ada manfaatnya bagi pembaca yang sedang memerlukan …
Cara sederhana memperbaiki hp mati total Mati Total
Berikut langkah langkah analisa dan perbaikan jika menemui ponsel dalam keadaan mati total:
1. Cek baterai penuh atau empty/kosong Pengecekan ini perlu dilakukan, karena sering terjadi juga ponsel mati dikarenakan baterai kosong. Cara pengecekannya dengan menggunakan voltmeter dengan skala pengukuran pada dcv 10 (dikarenakan sebagian besar baterai ponsel berkisar antara 3,7 volt s/d 7.2 volt). Jika dari hasil pengukuran ternyata tegangan baterai masih normal kemungkinan memang ponsel mati, dan diperlukan langkah-langkah pengecakan selanjutnya.
2. Pastikan konektor baterai dalam keadaan bersih/tdk berkarat Pastikan di semua permukaan logam pada konektor baterai bersih, tidak ada karat, karbon atau kotoran yang menempel. Karena karatan, kotoran atau karbonasi pada permukaan konektor baterai dapat mengakibatkan adanya hambatan, sehingga menghalangi arus listrik dari baterai ke ponsel. Jika menemui keadaan ini, lakukan pembersihan dengan tiner atau amril halus.
3. Cek jalur v-bat, konlet atau tidak, putus atau tidak.
a. Cek apakah jalur positif dan ground konslet atau tidak Lakukan pengukuran dengan ohmmeter, posisi pada 1X. Lakukan pengecekan dengan meletakkan kabel positif ke konektor positif baterai, dan kabel negative diletakkan di ground. Maka jarum ohmmeter akan bergerak namun tidak penuh seperti tidak ada hambatan (berarti kondisi normal). Kemudian balik posisi kabel, maka seharusnya jarum hasil pengukuran tidak bergerak, jika jarum pengukur bergerak menunjukkan nilai hambatan maka dapat dipastikan ponsel dalam keadaan short, apalagi jika jarum bergerak ke angka nol ohm meter (artinya kaki positif baterai terhubung penuh dengan ground, secara otomatis tidak mungkin ponsel akan hidup).
Dua cara di atas menunjukkan bahwa jalur v-bat ponsel dalam keadaan normal. Maka lanjutkan dengan langkah ke-4 dan ke-5, yaitu lakukan pengecekan dengan ponsel diberi tegangan baterai kemudian dilakukan pengecasan. Jika Ponsel bisa mengecas normal maka kemungkinan besar ponsel bermasalah pada area jalur switch on/off saja. Penyelesaiannya mulai dengan cek switch on/off sampai pada pengecekan jalur on/off.
Jika terdapat jalur yang putus maka lakukan penyambungan dengan jumper atau penggantian komponen yang menyebabkan jalur on/off terputus. Untuk langkah ini perlu melihat gambar skematik Namun apabila ditemukan ketidak normalan, misal ponsel short sebagian atau short total seperti pada gambar di bawah ini, maka perlu penanganan hardware yang lebih teliti lagi. jika dari pengukuran ini ditemukan bahwa penyebab ponsel mati adalah konsletnya jalur v-bat dengan Dengan analisa ini maka dapat dilakukan langkah-langkah pengecekan dan perbaikan bertahap seperti penjelasan di bawah ini.
Liat Skematik dan perhatikan semua komponen yang terhubung langsung dengan v-bat , kondensator/kapasitor, ic PA, IC charging, IC dering dll. Karena komponen-komponen itulah yang kemungkinan besar menyebabkan konsleting. Untuk memastikan komponen mana yang menyebabkan konslet adalah dengan memutus jalur tegangan ke komponen tersebut, atau dengan mencabut (jika terpaksa tdk ada sekering/lilitan dari v-bat ke komponen tersebut). Atau dengan ponsel diberi tegangan baterai sekejap, dan raba dengan jari komponen mana yang mengalami kenaikan suhu/teraba panas.
Langkah pencabutan komponen-komponen ini, dilakukan mulai dari komponen yang kecil, misal lilitan, kapasitor, dioda, resistor, baru kemudian jika belum menemukan yang konslet maka IC-IC yang mulai dicek. Perlu diingat, setiap setelah mencabut komponen itu, langsung lakukan pengecekan dg ohmmeter (seperti dibahas di atas) konslet tidaknya.
Pengecekan dengan power supplay Pertama Selain cara di atas, untuk pengecekan hp jalur v-bat normal atau tidak, bias dilakukan dengan bantuan power supplay. Set power supplay pada tegangan sesuai tegangan baterai (missal 4volt), kemudian sambungkan kabel merah (+) dengan konektor positif baterai dan kabel hijau ke bsi line/jalur bsi (terutama untuk type hp nokia/ selain nokia tidak perlu jalur bsi dihubungkan), dan kabel hitam pada ground/konektor negative baterai.
Hp normal dalam keadaan off apabila skala tegangan tetap menunjukkan angka seperti semula (4 volt) dan skala ampere pada power supplay tidak mengalami perubahan/tetap di posisi nol.
Namun apabila terjadi perubahan tegangan di power supplay menjadi nol maka dapat dipastikan bahwa ponsel itu short total, atau jika tegangan tetap seperti semula (4votl) namun skala ampermeter pada power supplay langsung naik (missal menjadi 0.2) maka dapat dipastikan bahwa ponsel itu dalam keadaan short partial/sebagian. Langkah ini dilakukan tanpa memencet tombol power pada ponsel.
Kedua Selanjutnya apabila hal di atas hp normal, lakukan langkah pengecekan selanjutnya yaitu dengan menekan/memencet power on/off ponsel. Lihat reaksi skala amper meter pada power supplay.
Apabila skala naik menunjukkan pada posisi 0.2 maka ponsel normal (dalam artian tidak konslet). Namun apabila pada saat tombol power di tekan dan skala amper naik melebihi 0.2 atau misalnya 0.5 maka dapat dipastikan ponsel mengalami short saat tegangan mulai masuk ke ic power (saat tombol on/off di tekan). Untuk mengetahui komponen mana yang konslet, raba ic/komponennya, apabila terjadi kenaikan panas/suhu maka dapat dipastikan komponen itulah sumber persoalannya. Lakukan penggantian komponen itu maka persoalan konslet ini dapat teratasi. b.
Cek Jalur positif V-bat putus atau tidak Cara pengecekan sama seperti langkah-langkah di atas. Apabila semua pengecekan tidak ada respon sama sekali. Jarum pengukur tidak mengalami perubahan/tidak berespon berarti jalur V-BAT putus. Penyelesaiannya, lihat skematik dan telusuri seluruh jalur V-bat, cari jalur yang masih menyambung dengan v-bat (ada nilai resistensinya).
Jika sudah menemukan itu, lakukan penyambungan dari konektor baterai (+) ke titik tersebut. Atau ganti komponen yang menyebabkan putus. 4. Jika semua hal di atas bagus, cek dengan dilakukan pengecasan. Jika semua jalur v-bat bagus lakukan pengecekan dengan melakukan pengecasan. Pasang baterai ponsel (baterai yang isi) kemudian lakukan pengecasan, liat respon ponsel.
Apabila ponsel dapat mengecas (ada indicator pengecasan yang berjalan pada layer ponsel), berarti ponsel sebenarnya dalam keadaan menyala. Hanya kemungkinan besar on/off atau jalur on/off saja yang mengalami persoalan. (atau bias juga dalam beberapa kasus disebabkan karena software nya error). Lakukan langkah selanjutnya, yaitu pengecekan saklar on/off dan jalur on/off. 5. Cek jalur dan atau saklar on/off Langkah-langkah/urutan pengecekan saklar on/off 1) Cek saklar on/off dengan menggunakan ohmmeter pada skala X1.
Hubungkan kabel positif dan negative ohmmeter, masing-masing pada kaki on/off kemudian pencet saklar on/off tersebut. Apabila jarum penunjuk ohmmeter bergerak dan menunjukkan nol ohm, maka saklar on/off dalam kondisi baik. Namun apabila saat dipencet saklar tersebut, jarum skala ohmmeter tidak bergerak maka artinya saklar on/off ponsel tersebut rusak/tidak berfungsi.
Lakukan penggantian saklar on/off itu jika kondisi yang kedua yang ditemui. 2) Cek jalur on/off. Gunakan ohmmeter X1 atau X10 untuk pengukuran ini. Perlu diketahui, power switch on/off terdiri dari 2 kaki, yaitu kaki fase (+) dan kaki ground (-). Letakkan kabel merah (+) ohmmeter pada kaki positif switch on/off dan kabel hitam (-) pada ground. Lihat hasil pengukurannya di skala ohmmeter.
Pertama, jika jarum bergerak menunjukkan nilai resistensi/hambatan tertentu maka kemungkinan jalur on off itu normal. Kedua, jika jarum skala menunjukkan angka nol ohm (bergerak penuh ke kanan), maka dapat dipastikan bahwa jalur positif on/off tersebut short dengan ground. Ketiga, jika sama sekali jarum tidak bergerak, maka dapat disimpulkan bahwa jalur on/off ponsel itu putus. Penyelesaian kasus ini, liat di skematik dan lihat jalurnya putus di mana. Jika sudah menemukan maka lakukan penyambungan dengan kabel email (jumper) atau jika putus karena lilitan atau resistor maka lakukan penggantian komponen tersebut. Apabila ditemukan jalur on/off putus Lihat skematik, telusuri putusnya ada di area mana, kemudian lakukan penggantian komponen yang menyebabkan putus atau jumper apabila yang putus adalah layer/jalur di main boardnya.
Kalau putusnya dikarenakan IC power yang tidak terpasang dengan baik (atau kaki BGAnya mengalami korosi) maka bisa di reball atau penggantian IC power 6. Apabila secara pengukuran di atas, semua jalur normal. Lakukanlah pengukuran semua tegangan kerja IC power. Atau dengan kata lain, semua tegangan yang dihasilkan IC power setelah mendapat tegangan baterai harus normal. Tegangan yang mensupport ke bagian-bagian penting ponsel.
Tegangan ke CPU, IC flash, RAM atau juga ke komponen komponen yang lain. Catatan : tegangan yang kurang/tidak ada ke komponen tertentu akan menyebabkan IC yang mendapat tegangan itu tidak dapat bekerja. Misal: tegangan ke IC flash bermasalah, maka IC flash tidak akan bias bekerja yang mengakibatkan ponsel mati total. Kirimkan Ini lewat Email BlogThis! Berbagi ke Twitter Berbagi ke Facebook Berbagi ke Google Buzz.
